　　接下来，多层pcb线路板打样小编告诉你PCB板制作和校样之间的区别。我希望这篇文章能对你有所帮助。

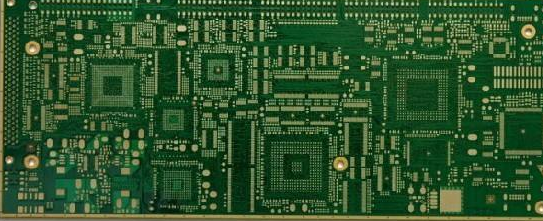

　　PCB工程师通常根据客户的不同规格绘制PCB结构板。主要结构层数可分为单面、双面和多层电路板。根据PCB工程师绘制的电路板图纸进行打样，PCB打样，从流行意义上讲，就是样品。

　　1、有两种打样方式：普通PCB电路板厂和专业样板公司。

　　2、定期出厂检验的目的是批量订货，所以我们当然希望退货。打样公司本身只做模型或小批量，如果有大的单件，就不能做。

　　3、在质量保证方面，一般工厂肯定比模特公司做得更好。模特公司用一把锤子买卖样品要收费。飞针测试是没有必要的。质量只是再试一次来付钱的问题。一般的工厂通常做飞针测试，仔细和专业，从材料到过程，所以质量往往是成功的一次。

　　一个PCB项目需要涉及很多东西，一个产品如果某一个环节出问题，很容易影响产品开发进度;PCB制版也一样，一般做一个项目，设计出的PCB会去样板厂做打样，做几块板做测试，如果测试通过，一切OK，那么以后可以找批量厂家直接大批量制造，价格会比样板厂低很多，样板厂打样主要突出快速。

　　本文由多层pcb线路板打样整理，此文不代表本站观点。
